Un cadeau de Béotien

trop cool
j'attends juste l'imprimante nécessaire ou l'usineuse

patrick et beo on vraiment fait un boulot formidable
je n'ai pas eu trop le temps ces derniers temps à cause de mon nouveau cab mais je m'y remet.........

à plusieurs çà sera mieux....

quel plaisir de travailler avec un américain :
que de nouveautés le matin au réveil......... c'est fou ce qu'il fait pendant qu'on dort.....



Céramik

09/11/2011 à 23h52

Une fois le guide imprimé,
Est-ce qu'on peut placer un tube en métal ?

Je me pose la question car pendant le forage avec un guide pur plastique, on aura des petits morceaux du guide partout...

Bravo pour l'avancement du guide, mais pas encore très sexi !


--
Céramik

Céramik écrivait:
-----------------
> Une fois le guide imprimé,
> Est-ce qu'on peut placer un tube en métal ?
>
> Je me pose la question car pendant le forage avec un guide pur plastique, on
> aura des petits morceaux du guide partout...
>
> Bravo pour l'avancement du guide, mais pas encore très sexi !
>
>
> --
> Céramik

Certainly would be possible, you would just need to know the dimensions of the metal tube.

beotien

10/11/2011 à 10h05

il n'est pas raisonnable d'utiliser un foret dans du plastique!

la solution est de faire tourner le foret dans une bague

posit a AMHA une très bonne solution peut être voudra t'il vous vendre son systeme? et vous imprimer vos guides!

mais il y en a d'autres pour des cas simples hors EII

http://www.youtube.com/user/Zosseo#p

https://www.drillstops.com/

http://www.rasurgical.com/index.php?route=product/product&path=52&product_id=142



les problemes des bagues en metal
*le foret peut envoyer des copeaux (céramik expertise?)
*pas simple de les mettre si axes divergents des implants


patrick je viens de poser le cas "pour le fun"

désolé pluton je n'ai pas reçu le pointeur donc pas de test

bon j'y retourne


pluton

10/11/2011 à 10h14

beotien écrivait:
-----------------

> désolé pluton je n'ai pas reçu le pointeur donc pas de test

pfff, la poste...
j'ai pourtant tout fait pour...mais bon, çà n'est que partie remise...;-)

beotien

10/11/2011 à 14h58

damdam

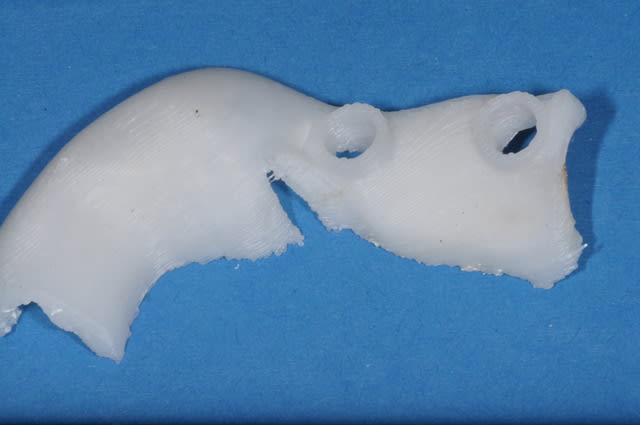

par curiosité j'ai imprimé ton guide
c'est sympa de constater que nous sommes 4 à pouvoir faire un guide
même fines les bagues sont imprimées correctement!




Alignment Tips Tutorial

Things to consider when aligning intraoral scans to CT scans.

This is something I had not fully considered until I examined DamDam's data set!

I will be leaving for the weekend so I wanted to give you all something to play with! I can answer questions on my phone but no demos, no videos and no screen shots for 4 days. I hope you all will not miss me too much.

1. Update your add ons
-New Function to Clear Library
-Fixed length of guide cylinder
-New Function "Prepare Sculpt"


2. New Demo file with instructions (attached PDF)

Here is the blend

http://dl.dropbox.com/u/2586482/implant_guide.blend

Here is the PDF with screen shots and instructions...Sorry I didn't have time to make a sculpting tutorial.

http://dl.dropbox.com/u/2586482/Intraoral%20Scan%20Demo.pdf

9 pages, lots of pictures.

3. Also. If anyone is interested and finds this work valuable or useful.

https://sites.google.com/site/blenderdental/donate

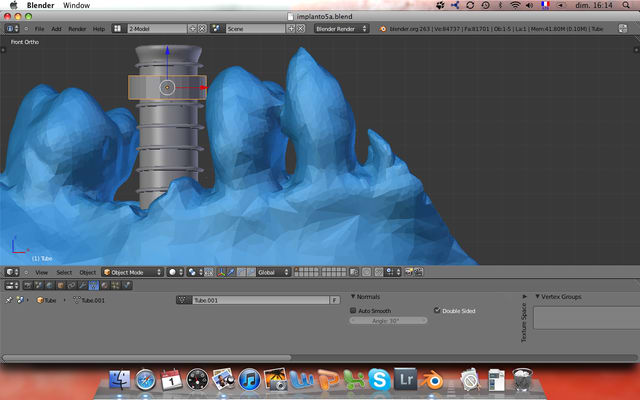

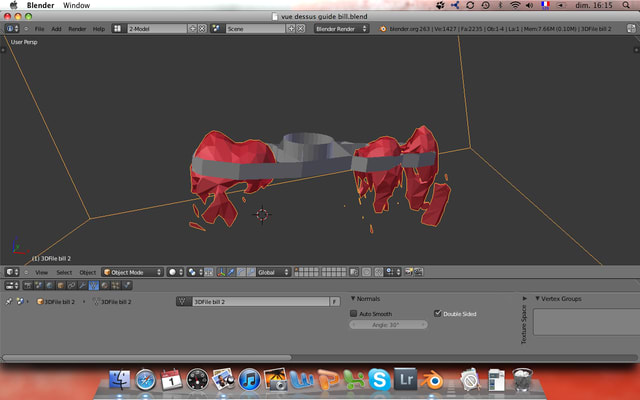

la première planif
grace à toi Béotien !

c'est quoi le mail de patrick ? il est pas dans la dropbox ...



beotien

13/11/2011 à 12h14

bravo justdentist, un de plus cela fait plaisir
patrick lit le topic et tu peux le mp

j'ai regardé ta première planif

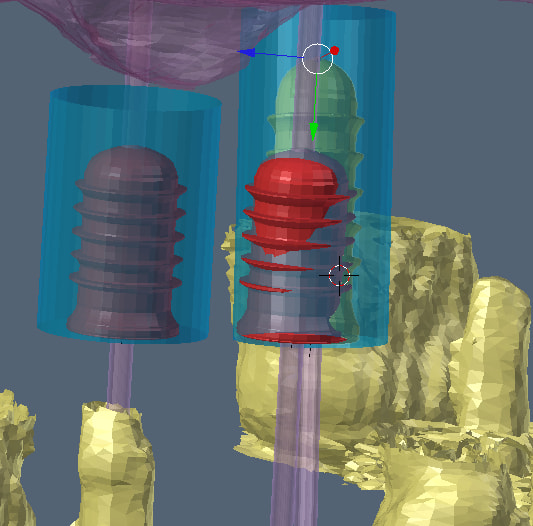

photo 1:on voit bien les collisions, tu as juste 2,5mm entre tes 2 implants
mais tu aurais du garder l'intégralité des dents pour avoir les racines

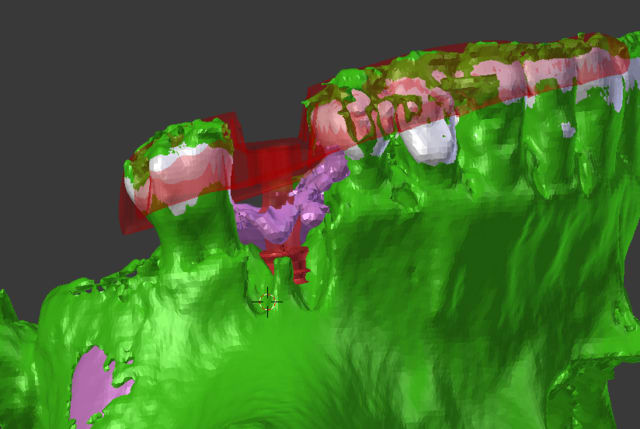

photo 2:pour l'implant en 16 c'est très bien
photo 3:pour l'implant en 15 j'aurais mis un 12x4,1

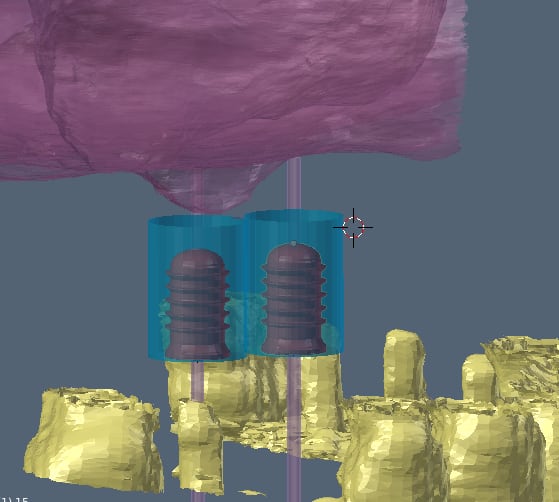

Photo 4:On voit bien avec les collisions que comme cela tu as plus d'espace entre les implants (j'ai enlevé la collision du tien)

Si un jour un forum existe c'est le genre de chose dont on pourrait discuter entre nous et avec nos correspondants

Encore bravo pour ta persévérance, accès à la dropbox le 28octobre passage au stade2 hier!

après 2 mois certains n'y sont pas encore (j'ai les noms:-)))!!!





1. Some new features and some minor fixes: Please update your Add-on

2. Sculpting Tutorial:

In this video, I don't speak so as not to slow myself down. I advise you to try/practice it to get a feel for it. Not all of this is "necessary" to get a functional guide, but the skills are good to have for the "tricky" situations. Also, hopefully I can finally get Ceramik to admit that we can make guides sexy...

beotien

24/11/2011 à 10h17

Patrick a fait une vidéo très bien sur les raccourcis clavier

le topic d'Amibien sur les greffes de bloc d'os m'a incité a réaliser l'étape 2 de mon projet

la vidéo est faite avec mon portable désolé pour la carte graphique

le lien dont je parle
http://open3dp.me.washington.edu/2011/03/bone-yard-3dp-in-bone/

beotien

30/11/2011 à 18h28

heureusement il y a des cas faciles

3 petits guides!




beotien

08/12/2011 à 10h18

bien ton foret pointeur Pluton pour le haut
J'ai utilisé les 2 le mien avec ma modif. puis le tien

c'est le cas 1 du post au dessus
j'ai un peu fraisé après la pose de l'implant(flèche) pour la photo

C'est presque bon!
j'ai augmenté la "tickness compensation" à 45, le guide est beaucoup plus stable




Bonjour,
je suis dentiste dans le 17,je pratique l'implanto mais je souhaiterai passer a la pose assiste par ordi. Je suis a la recherche d'un logiciel pour traiter mes cas en 3D et je suis tombé sur ton post. Tes tutoriaux m'interessent vraiment. Y'aurait t'il moyen de les telecharger?
merci

beotien

10/12/2011 à 16h20

jlodebx écrivait:
-----------------
> Bonjour,
> je suis dentiste dans le 17,je pratique l'implanto mais je souhaiterai passer a
> la pose assiste par ordi. Je suis a la recherche d'un logiciel pour traiter mes
> cas en 3D et je suis tombé sur ton post. Tes tutoriaux m'interessent vraiment.
> Y'aurait t'il moyen de les telecharger?
> merci

Désolé mais si tu as bien lu
inscrit en 2007 et 1 message!

http://www.eugenol.com/sujets/394159-un-cadeau-de-beotien?page=1#post_577073

et j'avoue être passé à un autre projet, donc avoir un peu moins de temps
5 sur les 20 nonoliens ayant demandés un accès à la dropbox sont passés aux stades supérieurs , c'est bien

Je vais cependant avec Patrick continuer à faire évoluer "Be Open Plan"

Salut je rentre juste de mon WE syfac et ton projet de greffe
On doit pouvoir le simplifier
Faut que je te raconte...... Sauf si tu as de a priori sur les facteurs de croissance



écrivait:
-----------------
> jlodebx écrivait:
> -----------------
> > Bonjour,
> > je suis dentiste dans le 17,je pratique l'implanto mais je souhaiterai passer
> a
> > la pose assiste par ordi. Je suis a la recherche d'un logiciel pour traiter
> mes
> > cas en 3D et je suis tombé sur ton post. Tes tutoriaux m'interessent vraiment.
> > Y'aurait t'il moyen de les telecharger?
> > merci
>
> Désolé mais si tu as bien lu
> inscrit en 2007 et 1 message!
>
> http://www.eugenol.com/sujets/394159-un-cadeau-de-beotien?page=1#post_577073
>
> et j'avoue être passé à un autre projet, donc avoir un peu moins de temps
> 5 sur les 20 nonoliens ayant demandés un accès à la dropbox sont passés aux
> stades supérieurs , c'est bien
>
> Je vais cependant avec Patrick continuer à faire évoluer "Be Open Plan"
>

je lurke depuis des années sur ce forum et là : en voila un sujet qu'il est intéressant!

pour le guidage du foret il existe des cylindres tout fait (avec ou sans collerette) dans tout les diamètres (pas de 0.1 mm si je me souviens).
on les trouvent dans plusieurs longueurs entre 5 et 8 euros pièce.

pour la fabrication du guide une petite fraiseuse CNC modifiée avec une tète du projet MAKERBOT (http://www.makerbot.com/) est parfaite . pas trop cher ou pas trop difficile a construire.
j'en construit une deuxième version dans le garage.
pour la partie informatique de la machine j'utilise EMC2 (google : EMC2 + CNC).

beotien

14/12/2011 à 17h09

lycocctonum écrivait:
---------------------
> pour la fabrication du guide une petite fraiseuse CNC modifiée avec une tète du
> projet MAKERBOT (http://www.makerbot.com/) est parfaite . pas trop cher ou pas
> trop difficile a construire.
> j'en construit une deuxième version dans le garage.
> pour la partie informatique de la machine j'utilise EMC2 (google : EMC2 + CNC).

C'est une imprimante ou une fraiseuse?
elle te revient à combien?
quelle précision obtenue?

c'est une imprimante 3d .
c'est plus un modèle découverte mais la tète d'extrusion du matériaux est simple et peut être adapté sur des graveuse cnc chinoise discount pour une très bonne précision et un cout ridicule.
je suis plus actuellement sur un projet de fraiseuse CNC en 2,5 dimensions (retournement de la pièce à mi usinage) .
mon premier projet était un hexapode (un truc qui bouge comme ça :

beotien

19/12/2011 à 11h55

c'est un début!
que veux tu faire exactement?
tu utilises des fichiers STL?

Bonjour beotien, je souhaiterais imprimer un modèle 3d apres avoir préalablement extrait les dents et leurs racines virtuellement.
Bref imprimer un maxillaire avec les alvéoles vacants avant extraction .
Mes deux questions sont: quel programme informatique, quel service internet d' impression 3d ou quelle machine.
D' avance meci,
marcandre

Bigdavid

24/04/2012 à 07h49

Salut, je reviens sans doute après la bataille.
La partie logicielle me semble super avancée mais je pourrai peut être donner un coup de main sur la fabrication si vous voulez bien me faire un résumé des problèmes.
Cordialement,

--
Bigdavid

Je découvres avec admiration ce post sur la planif sur Blender.

j'ai tenté il y a maintenant 2 ans de réaliser un guide mais avec osirix (je suis sur mac)
et blender. Cela avançait pas mal (avec un aspect chronophage hallucinant !) mais j'ai buté sur la réalisation même du guide, la précision n'était pas au rendez vous.
Je vois ici que les résultats sont splendides et utilisables.
Puis je participer par la drop box ?

voici un cas que j'avais fait à l'époque...




beotien

10/08/2012 à 15h00

oxibus écrivait:
----------------
> Je découvres avec admiration ce post sur la planif sur Blender.
>
> j'ai tenté il y a maintenant 2 ans de réaliser un guide mais avec osirix (je
> suis sur mac)
> et blender. Cela avançait pas mal (avec un aspect chronophage hallucinant !)
> mais j'ai buté sur la réalisation même du guide, la précision n'était pas au
> rendez vous.
> Je vois ici que les résultats sont splendides et utilisables.
> Puis je participer par la drop box ?
>
> voici un cas que j'avais fait à l'époque...

Désolé pour la réponse tardive
je viens moins souvent sur nonol

Certaines choses qui semblent importantes à un moment sont dérisoires face à la vie

qu'est ce qui te pose problème? Je te répondrais en MP

le projet est à 95% fini

*pour Growler: la technique pour les scans fonctionne à 100%
même sans écarteurs spécifiques
*Les nouveaux forets de posit seraient un plus!!!!!
*merci beaucoup Pluton pour ton soutien
