guide chirurgicaux
26/11/2017 à 15h09
voici en quelques photos un exemple de cas de chirurgie guidée réalisé avec blueskyplan et l'imprimante formlab2.
1 ponit radio opaques
2 -3 empreinte avec appareille partiel 4 dents en antérieur
4 -5 retrait de l'appareil, remise en bouche et scan avec le porte empreinte
6-7 scan de l'empreinte seule avec poudre de titane pour assurer les contrastes
26/11/2017 à 15h13

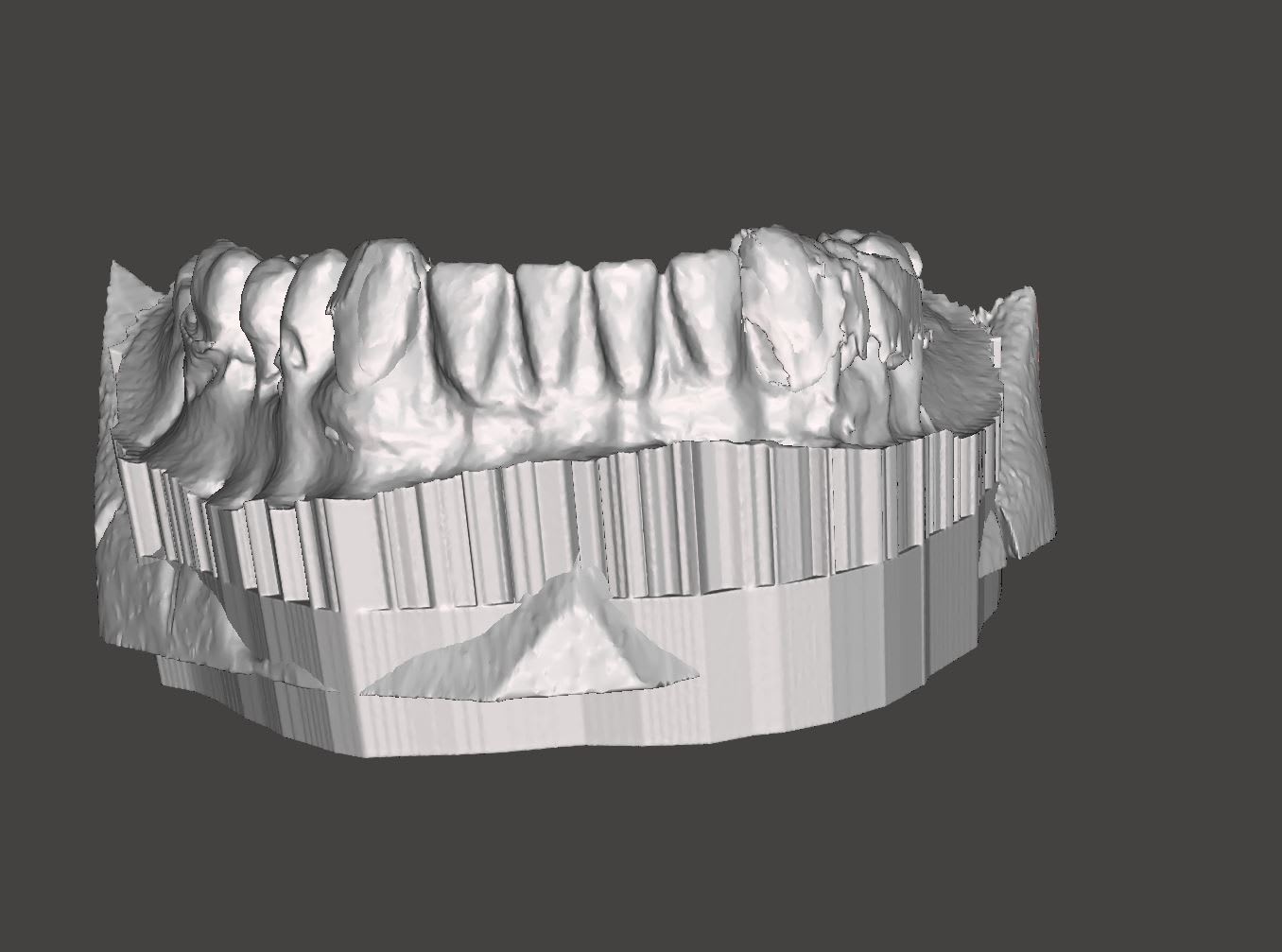

1 création d'un modèle inversé de l'empreinte
2 sélection des dents à remplacer
3 élimination des dents pour créer un autre modèle STL sans les dents (meshmixer)
26/11/2017 à 15h16
retour à blueskyplan où je superpose des dents virtuelles dans le même volume que celles que j'ai éliminées.
ensuite je ne conserve que les dents virtuelles plour la planification
26/11/2017 à 15h18

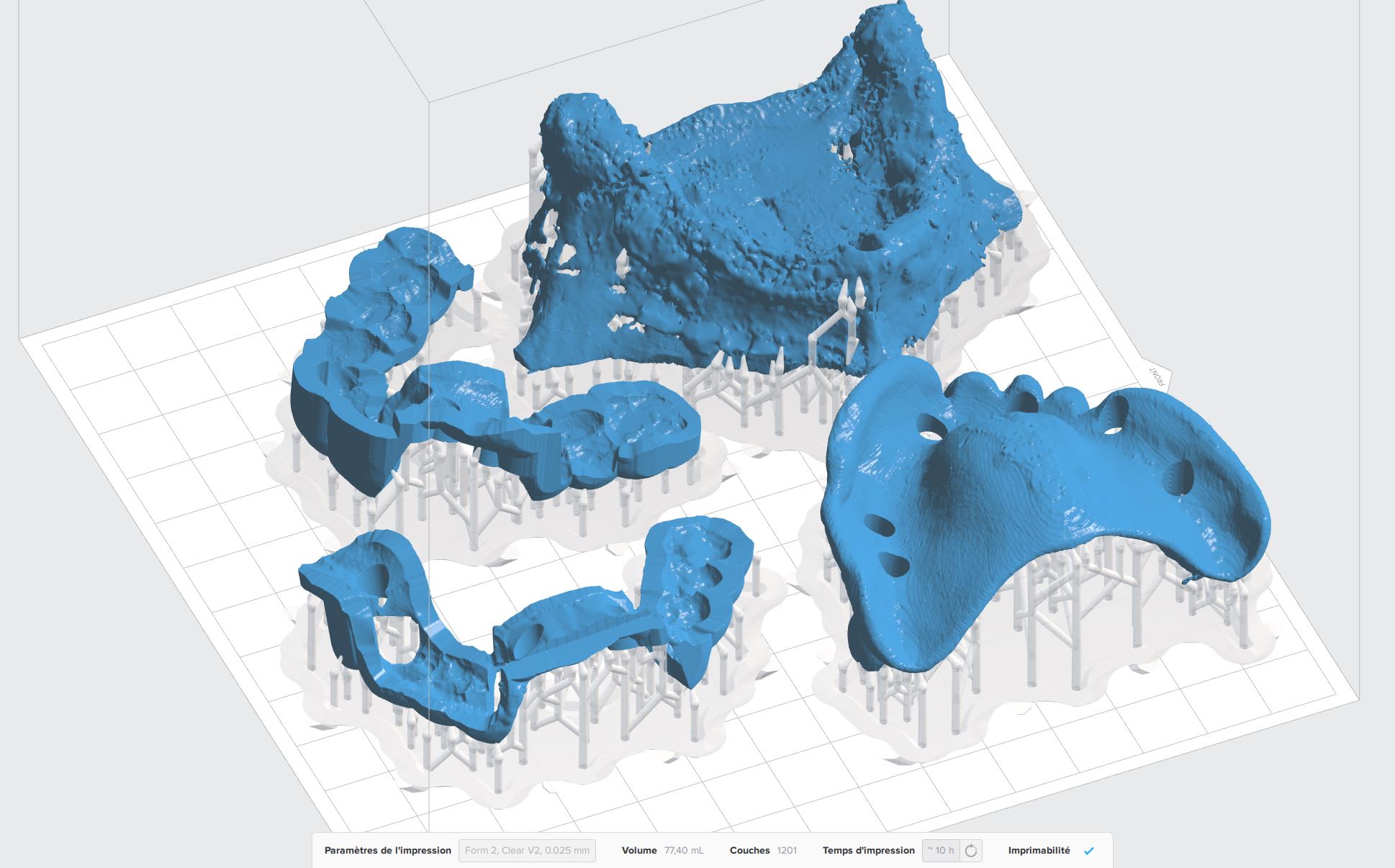

selection de la zone d'appui et création du guide
céation d'une partie du nom du patient qui s'inscrit en relief sur le guide virtuel
26/11/2017 à 15h43

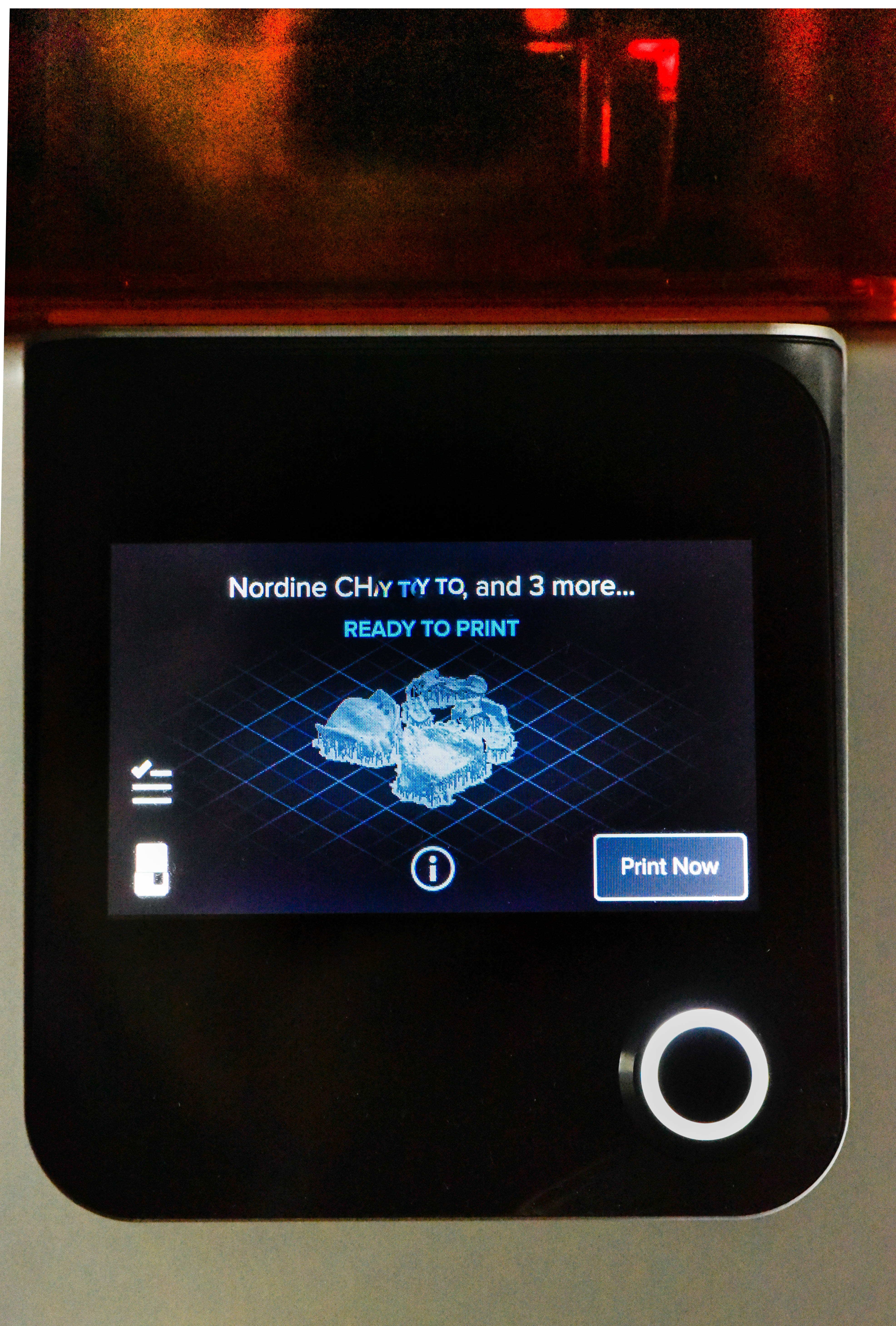

résultat de l'impression sortie directement de l'imprimante
c'est encore tout gras donc on met les modèles dans un bain d'alcool isopropylique
puis polymérisation en chambre à UV
26/11/2017 à 15h44

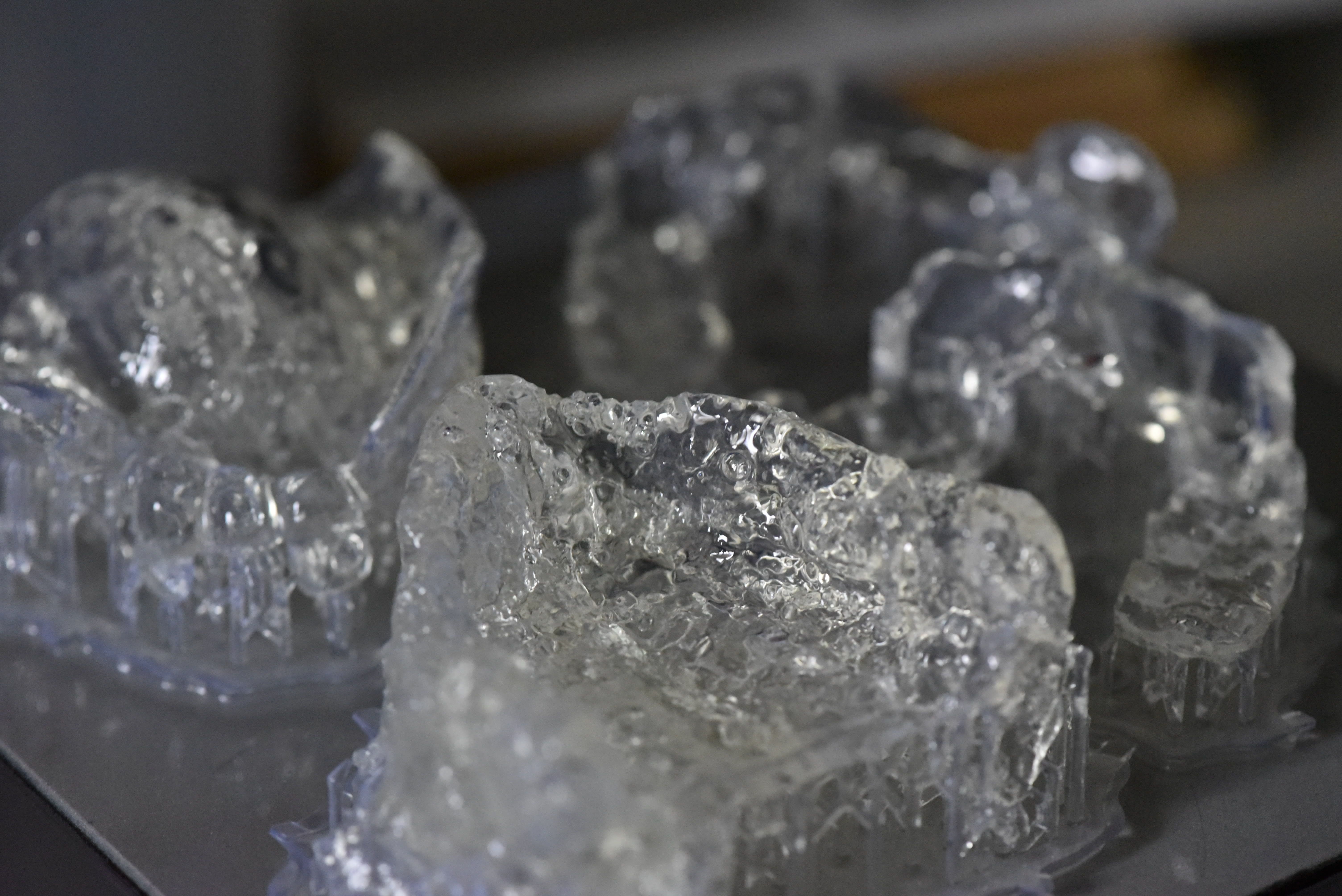

résultat final de l'impression avant d'enlever les petites aspérités et d'y mettre les douilles de forage
26/11/2017 à 16h01
Avec quel scanner as tu scanné l empreinte alginate ?? C est obligatoire de poudrer ? C est la resine de chez formlabs ?? C est la chambre de post polymerisation formlabs ??
26/11/2017 à 17h29
scanné avec le cone beam
non c'est pas obligatoire de poudrer avec du titane mais j'ai déjà remarqué que ça amélioré la qualité du scan sur les pièces très peu épaisses comme des complets en résine.
résine formlab oui, mais pas la stérilisable. une stérilisation à froid est largement suffisante, d'autant plus que les forets ne sont en contact qu'avec les douillles.
chambre à polymériser à 70€ maxi ... suffisant pour avoir le minimum de qualité mécanique.
26/11/2017 à 18h07
Mais t as achete une formlabs2 ??
Ton insolateur uv, c est style onglerie ?
Tu fais du full guided ou du foret pilote ?
Merci de partager ton cas, je trouve cela super intéressant.
26/11/2017 à 18h20
Super cas !
Je commence mes premiers cas après une formation sur ce thème et quel confort !
Tu peux faire scanner ton empreinte par le prothésiste si tu veux
Merci pour le partage
26/11/2017 à 18h35
Mais le protho il scanne l empreinte aussi bien que le modele ?? J avais cru comprendre que le scan optique de l alginate ca marchait moyen moyen... tu as fait quelle formation appolin ??
26/11/2017 à 18h51
Super présentation.as tu utilisé la résine claire de chez formlabs et pourrais tu nous donner plus de renseignements concernant la chambre a uv car sur leur site elle coûte un bras.
26/11/2017 à 19h29
Le protho peut te scanner l'empreinte (le mien a le scanner de 3shape) ou couler les modéles et les scanner. Il t'envoie le fichier stl aprés
La formation c'est sur le logiciel blue sky bio et faite par le centre de formation bio numerique (au top !)
Pour la chambre à UV, voir celle des esthéticiennes sur amazon pour les ongles ...
26/11/2017 à 20h07
Dr juju écrivait:
-------
> Super présentation.as tu utilisé la résine claire de chez formlabs et pourrais
> tu nous donner plus de renseignements concernant la chambre a uv car sur leur
> site elle coûte un bras.
moi ça m'a couté moins de 60E
j'ai acheté deux chambres que j'ai scotché ensembles
https://www.amazon.fr/gp/product/B00J2V0NCI/ref=s9_acsd_zgift_hd_bw_b3Ko6s3_c_x_w?pf_rd_m=A1X6FK5RDHNB96&pf_rd_s=merchandised-search-4&pf_rd_r=MHGRVRKSKNZJSW5M5K29&pf_rd_t=101&pf_rd_p=b6016f57-684f-52a5-9291-b76e67aca227&pf_rd_i=3055868031
pour hokusai, oui j'ai acheté une formlab2 et je fais du full guided
22/03/2018 à 15h22
Fantastique! Machine rentabilisée en peu de temps. Pratiquement toutes les interventions avec guide, d’avantage de chir en flapless ( pas tout non plus bien évidemment) et je me paye le luxe de refabriquer des pièces mécaniques pour diverses trucs de la maison ...
22/03/2018 à 22h56
Je pensais avoir lu que la résine n'etait pas polymérisée a 100%,
alors quid des pièces pour la maison.
23/03/2018 à 01h40
C'est pour ça que tu dois faire un traitement de surface de l'empreinte post impression.
Ca plus le cout de la résine m'a fait choisire une imprimante plastique. Vue que je n'ai pas besoin d'avoir de matériaux biocompatible no soucie.
Dentiste 57 si c'est pour imprimer des trucs à la maison réguliérement une imprimante plastique en plus ça peut valoir le cout.
La prusa coute moins de 800euro, cout des matériaux d'impression 20 à 30 euro le kilo, tu as plus de choix niveau matériaux ( différent type de plastiques/ couleurs suivant les utilisations ) et avec une extension tu peut imprimer avec quatre matériaux différent à la fois
--
หมอจัดฟัน
23/03/2018 à 01h42
Le truc sympa c'est que ça fait plus de deux ans que j'ai un casque VR ( j'ai commencé avec le prototyp d'occulus ) , avec la version commercial d'occulus tu as des appliactions de sculpture ( faut les mannettes of course ) . Tu peut exporter en STL et imprimer direct :-)
--
หมอจัดฟัน
29/03/2018 à 11h41
seespan écrivait:
-------
> Le truc sympa c'est que ça fait plus de deux ans que j'ai un casque VR ( j'ai
> commencé avec le prototyp d'occulus ) , avec la version commercial d'occulus tu
> as des appliactions de sculpture ( faut les mannettes of course ) . Tu peut
> exporter en STL et imprimer direct :-)
Hello le Geek, as tu regarder quand nous pourrons imprimer des couronnes définitives?
>
>
> --
